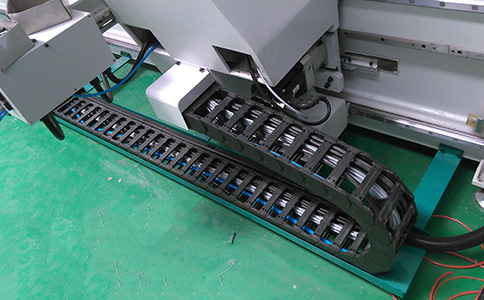

作為拖鏈電纜不可缺少的配件--拖鏈，拖鏈型號的選擇對電纜的使用壽命至關重要的影響，下面小編就為大家簡單介紹一下電纜拖鏈的選型。

一、拖鏈的選用原則

1、內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度；

2、內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間；

3、長度：確定電纜的行程，即電纜運行長度；

4、彎曲半徑：選擇內置電纜、油管、氣管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間；

5、承重能力：根據電纜的重量確定拖鏈有足夠的承重能力。

二、拖鏈中電纜的放置原則

為保證拖鏈正常工作，避免對電纜造成損害，必須遵守一下規范。

1、如需將數根電纜放置于一條拖鏈中，盡可能將他們用隔板隔開，如果不能，則需確保內部空間不允許電纜交疊；

2、根據各條電纜的重量和尺寸對稱擺放，把重的和大的電纜放在兩側，把輕的和小的電纜放在中間；

3、避免將不同外套的電纜留在一起，以減少磨損；

4、對于電力電纜必須留出不小于10%的余量。

三、拖鏈內置電纜、油管、氣管、水管的放置原則

1、應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力；

2、對于電力電纜必須留出不小于10%的余量，對于水管必須留出不小于20%的余量；

3、直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開；

4、在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。

• 問

  拖鏈電纜和普通電纜的區別？

  答

  拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境，而普通電纜則適用于固定敷設。
